技術特點

安裝靈活

基座體積小，便于選擇安裝位置

利用底部不銹鋼轉向節，可平裝也可立裝

能效高

自動天調裝在基座內，與鞭一體化，無射頻損耗

加感鞭體，等效延長天線長度，顯著提高能效

鞭體形態任意變化

不銹鋼鞭齒盤可折彎天線鞭，任意調整傾角

標配鞭長2.6米，還可選配加長鞭

防護特性

玻璃鋼基座，密閉防水，抗撞擊，耐腐蝕

鞭體外敷玻璃鋼護管，強韌,美觀

兼用于超短波戰術通信

天調調諧范圍支持30~60MHz戰術電臺

通信性能

智能調諧，無需電臺提供調諧信令

記憶200個頻點，調速快，支持ALE和跳頻

調諧精確，無頻率盲點

最遠可通 3000 公里（與頻率等條件有關）

鞭體俯臥可強化近距離盲區及超遠距離通信

適配短波電臺類型

AV-24天線可為各種國產和進口125W

用車載短波電臺配套，也可以配接其它24V供

電的150W以下短波電臺。

國產電臺的天線插口除射頻輸出外，

還提供天線所需的24V電源。為此AV-24天線

的內部設計了隔直流裝置。

性能指標

頻率范圍： 1.8~60MHz

輸入阻抗： 50Ω

駐波比：   全頻段優于2:1

調諧功率： ≤30WPEP

承載功率： ≤200WPEP

初始調速： ＜2秒

記憶調速： ＜0.02秒

記憶頻點： 200個

電源電壓： 24V DC±15%

調諧電流： 300mA

工作溫度： -30℃~+60℃

基座尺寸：  長164×寬152×高55mm

標配重量： 8.5 公斤

設備配置

天調基座，底部轉向節，絕緣柱，緩沖彈簧

0.75米AV鞭2節，1米鋼絲頂鞭，鞭齒盤

加載定位拉索

使用要?jiǎng)t

基座應安裝在車頭或車尾，安裝在車頂上通信不佳

基座地線必須導通連接車體，以減少信號衰耗和噪聲

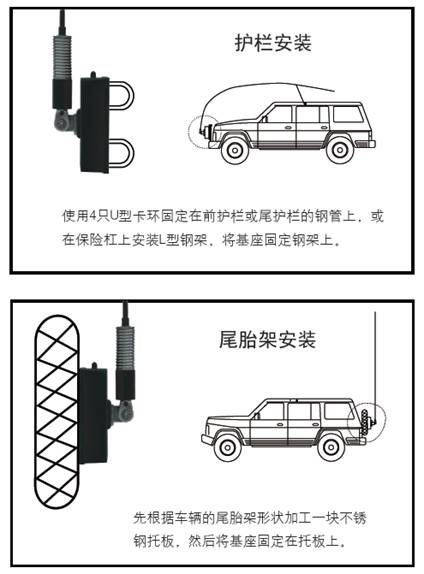

典型安裝方法
