HF-RXA短波鞭狀有源多路接收天線
2017-06-0602:06:32 來源:

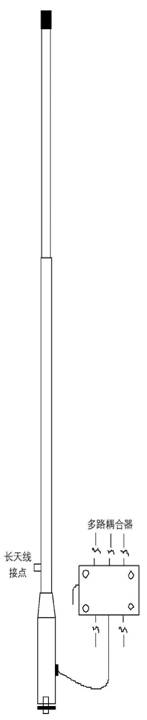

澳大利亞萬瑞HF RXA是小型多用途鞭狀短波接收天線，內置寬帶放大器，配接單路耦合器，為單路接收，也可以配接提供5路獨立直流輸出的多路耦合器，支持多路接收?？梢园惭b在建筑物內，也完全支持海事應用，可以安裝在船或海上石油平臺上。頻率范圍0.07~30MHz。
性能指標
方向圖 | 全向 |
極化方向 | 垂直 |
抗風能力 | 100公里/小時 0.75公斤 |
安裝 | 底部安裝螺栓，直徑9.5mm 長44mm |
連接 | 同軸電纜，標配6米，可延長至45米 |
低噪聲放大器 | 安裝在天線基座內 |
頻率范圍 | 0.07~30MHz |
增益 | 10dBi，12V |
電源 | 12~28V，最大30mA，從耦合器饋入 |
保護 | 直流接地，靜電保護，瞬態(tài)輸入保護 |
多路耦合器
| 安裝在150*50*80mm的機盒內。 各路輸入輸出之間均以0.3~2MHz/50dB絕緣隔離 |
插入損失 | 最大0.5dB |
阻抗 | 系統(tǒng)50Ω |
電源 | 每路12~28V，最大60mA，饋入端加保險（100mA） 要求具有極性反接保護 |
間距耦合器 | 安裝在28*54*83mm的pvc機盒內 |
阻抗 | 50Ω |
電源 | 12~28V，要求具有極性反接保護 |
毛重 | 3公斤 |
